10.4.2 Особенности конструкции

10.4.1. Особенности конструкции

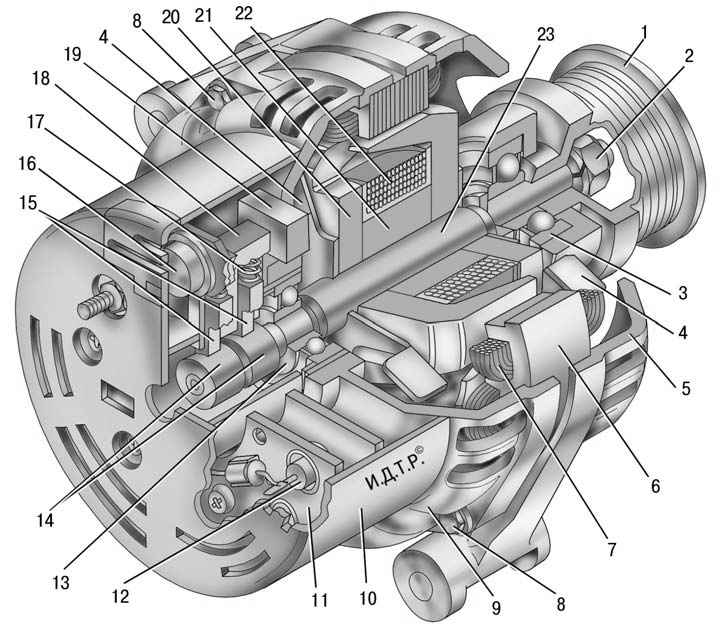

Генератор 9422.3701 Рис. 10.2. Генератор 9422.3701: 1 – шкив; 2 – гайка; 3 – передний подшипник; 4 – крыльчатка вентилятора; 5 – крышка со стороны привода; 6 – статор; 7 – обмотка статора; 8 – стяжной болт; 9 – крышка со стороны контактных колец; 10 – защитный кожух; 11 – выпрямительный блок; 12 – диод; 13 – задний подшипник; 14 – контактное кольцо; 15 – щетка; 16 – интегральный регулятор напряжения; 17 – пружина щетки; 18 – щеткодержатель; 19 – конденсатор; 20 – магнитопровод ротора; 21 – втулка ротора; 22 – обмотка ротора; 23 – вал ротора

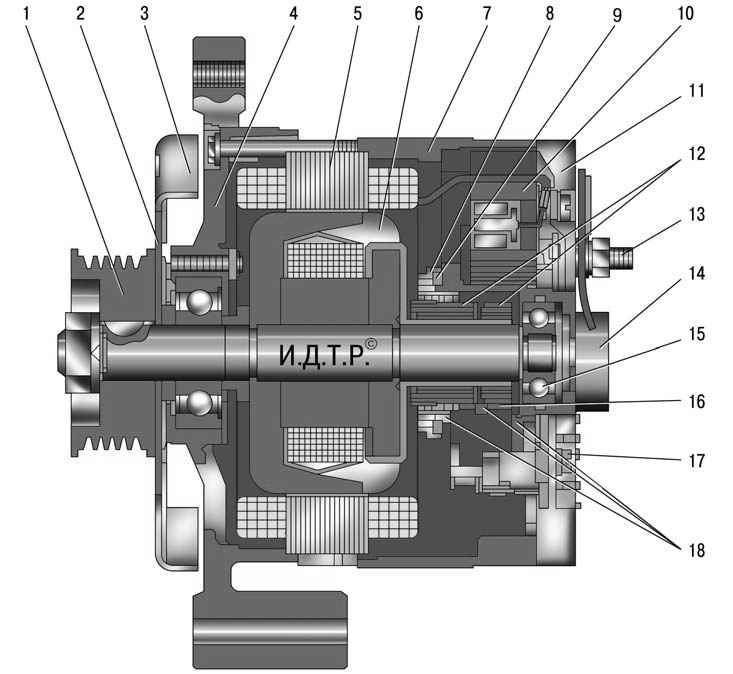

Генератор Iskra ААК 5572 Рис. 10.3. Генератор Iskra ААК 5572: 1 – шкив; 2 – передний подшипник; 3 – вентилятор; 4 – крышка со стороны привода; 5 – статор с обмоткой; 6 – ротор; 7 – задняя крышка; 8 – упорные кольца; 9 – уплотнительное кольцо; 10 – диодный мост; 11 – защитный кожух; 12 – контактные кольца; 13 – выводы B+, D+, W; 14 – конденсатор; 15 – задний подшипник; 16 – щетка; 17 – щеткодержатель с регулятором напряжения; 18 – резиновые прокладки

В настоящее время на автомобили UAZ Hunter устанавливают генератор 9422.3701 (рис. 10.2), в вариантных исполнениях устанавливают генераторы Iskra (рис. 10.3) или Bosch. Генератор представляет собой трехфазную синхронную электрическую машину с электромагнитным возбуждением. В генератор встроен кремниевый выпрямитель и регулятор напряжения. Регулятор поддерживает напряжение генератора в заданных пределах. Ротор генератора приводится во вращение поликлиновым ремнем привода вспомогательных агрегатов от шкива коленчатого вала двигателя.
Предупреждение Во избежание выхода генератора из строя запрещается: – соединять выводы регулятора напряжения или генератора между собой и на «массу»; – отключать аккумуляторную батарею при работающем двигателе; – пускать двигатель при отсоединенном проводе от клеммы вывода «+» генератора; – проверять исправность генератора и регулятора напряжения с помощью мегомметра или контрольной лампы, питаемой от сети напряжением более 36 В.

Технические характеристики генераторов мод. 9422.3701/ Iskra ААК 5572 Номинальное напряжение, В.....14/14 Максимальный ток, А.....72/80
Полезные советы Если в пути оборвался ремень генератора, а запасной вы забыли дома, временно заменить его поможет кольцо шириной 20 мм, вырезанное из старой автомобильной камеры. Для того чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя и др.
